Что такое «уровни управления коммутаторов»?

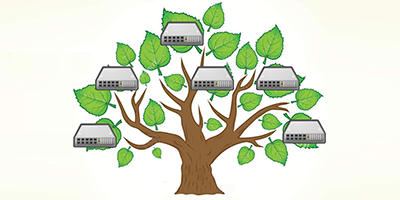

Трехуровневая модель сети впервые была предложена инженерами компании Cisco. Смысл этой модели состоит в том, чтобы объединить все устройства в архитектуре сети в группы по древовидному принципу. Если представить, что уровни доступа — это дерево (возможно, это звучит забавно, но древовидная структура почитается всеми сетевыми специалистами), то:
- ядро сети — ствол;
- распределители, агрегаторы — крупные ветви;
- коммутаторы уровня доступа — мелкие и тонки ветки в большом количестве;
- пользователи — листва.
Так легче ориентироваться в уровнях, подуровнях и прочих хитросплетениях сетевого администрирования.
Такая иерархия в больших и сложных сетях позволяет распределять устройства по отдельным кластерам, согласно их функциям и техническим возможностям, а также упрощает контроль их работы. Трафик при этом передается от нижестоящего узла на вышестоящий, маршрутизируется и направляется по конечному адресу. По сути такая система служит огромным приемно-сортировочным пунктом, который вначале стремится к централизации данных, а затем рассылает пакеты по запрашиваемым портам-адресатам.
Коммутаторы уровня ядра
Основная задача такого оборудования — обеспечить быструю и безотказную транспортировку огромного объема трафика. Само собой, без задержек. Также предварительно надо озаботиться настройкой ACL и маршрутизации в целом, иначе поток сильно замедлится.
Зачастую при проблемах с пиковой производительностью приходится сжимать зубы и полностью менять сетевую инфраструктуру на более мощную. Классическим расширением тут не отделаешься, поскольку 8 портов по 100 Мбит + 8 портов по 100 Мбит будут на голову хуже 4 портов по 1 Гбит. И не забывайте про резервное кольцо на всякий случай.
Сетевые устройства уровня ядра зачастую работают по принципу VLAN на один узел Distribution-уровня. А это еще кто такие? А вот сейчас познакомим.
Коммутаторы уровня распределения (агрегации)
Говоря простым языком — распределители трафика между VLAN-сетями с последующей фильтрацией по ACL-протоколу. Такие устройства ориентированы на описание политики сети для конечного потребителя. Они же формируют широковещательные потоки Broadcast и Multicast-доменов и рассылок. Ваше IPTV — их рук дело.
Здесь периодически используют статические маршруты на базе динамических протоколов. Нередко можно встретить устройства распределения трафика с внушительной емкостью SFP-портов, которые одновременно являются и портами расширения (дополнительные устройства, объединение в кластер), и инструментом для использования связей с коммутаторами уровнем ниже. С их же помощью определенное число узлов объединяют в кольцо.
А еще подобные коммутаторы нередко встречаются с функционалом L2+ (L3 Lite) и принципом калибровки «VLAN каждого сервиса соответствует одному узлу Access».
Как вы понимаете, мы подобрались к третьей категории устройств
Access-коммутаторы (уровня доступа)
Эти устройства созданы для того, чтобы к ним подключались сами пользователи. Вы наверняка встречали маркировку DSCP, но не знали, что она значит. Все просто: трафик, маркированный меткой DSCP, приходит как раз от абонентов, чтобы его было легче отслеживать.
Зачастую это классические коммутаторы L2 (реже — L3) с классическим принципом настройки:
- VLAN-услуги идут на порт абонента;
- Один управляющий VLAN отвечает за доступ.
Как определить подходящее устройство
Вы уже поняли, что корпоративная сеть делится на три уровня. Преимущества такого подхода — оптимизация расходов, грамотный выбор оборудования L2 и L3 (иногда L2+). Если стоит выбор между уровнями, спросите себя, где оно будет стоять. Если компания небольшая, то выбор L2 очевиден.
Большая сеть по умолчанию должна быть надежной, так что здесь использование коммутаторов L3 — вопрос надежности. При этом устройство должно поддерживать VLAN, ACL и QoS.
Коммутаторы ядра по умолчанию бывают третьего уровня, при этом зачастую комплектуются жирными пропускными Ethernet-каналами:
- 10 Гбит/с;
- 40 Гбит/с;
- 100 Гбит/с.
Они не гоняют пакеты. Скорее выполняют роль меж-виртуальной маршрутизации:
- распределение трафика;
- скорость пересылки;
- списки доступа и распределение устройств.
Иными словами — делают все для максимальной скорости передачи под предельными нагрузками. Нередко на «ядерные» коммутаторы ложится и защита от DDoS с использованием протоколов третьего уровня. А потому такие устройства должны быть максимально отказоустойчивыми.
Закончить хотелось бы простой идеей: идеальных устройств коммутации не существует. Особенно, если вы плотно столкнулись с коммерческими структурами, где уровни доступа, пропускной способности, производительности оборудования рассчитываются чуть ли не для каждого сотрудника, не говоря уже о различных отделах. Изучите подробнее уровни и защитные функции коммутаторов, чтобы сделать правильный выбор. , либо закажите консультацию специалистов, которые ответят на все ваши вопросы.
